איך לתכנן נכון תשתית גז לביתך

העקרונות החשובים להקמת תשתית גז יעילה ובטוחה

בונה או משפץ, הגעת לרגע התכנון של בית חלומותיך או לחלופין לתכנון שיפוץ הבית על פי צרכיך

בכל אחד משלבי הבנייה נדרש תכנון קפדני ומדוקדק. הקפדה על תכנון נכון בכל שלב משלבי התשתית, כגון:
שלד, חשמל, אינסטלציה וכדומה, יבטיחו לך מבנה בטוח המותאם על פי צרכיך ושקט לשנים רבות קדימה.
הדבר נכון במיוחד לתשתית הגז בביתך. לרוב בונים/ משפצים נוטים לייחס חשיבות מועטה לתחום זה וזאת לאור
חוסר היכרות או הבנה בתחום, אולם, כמו בכל תשתית המונחת בביתך, תכנון נכון של תשתית גז יקנה לך בראש ובראשונה בטיחות
ובטחון. מעבר לכך, תכנון נכון יאפשר לך עם סיום הבנייה ליהנות ממוצרים מתקדמים לאיכות חיים המבוססים על גז,
מוצרים שהפכו בשנים האחרונות למוצרי חובה בכל בית צמוד קרקע.



רכזנו את כללי היסוד שחובה להכיר בעת תכנון תשתית הגז לבית פרטי

הכר את מכלול השימושים בגז הביתי

טרום תכנון תשתית הגז לביתך, חשוב להכיר את מכלול האפשרויות לשימוש במוצרים צורכי גז.
כל מוצר מצריך נקודת גז בפני עצמה:

נקודת גז לבישול

לצורך חיבור כיריים גז/ תנור משולב. כיריים גז היו ונשארו אמצעי הבישול המרכזי במטבח, הן פחות יקרות מכיריים
חשמליות, הן מאפשרות שליטה אופטימלית על כמות החום ועל תהליך הבישול והן עושות את עבודתן ביעילות רבה
לאורך שנים רבות. קיים מגוון רחב מאוד של מוצרים על פי סוג המשטח, מספר ראשי הגז הרצוי וגודל הכיריים אשר
יספקו היטב את צרכי הבישול שלכם.

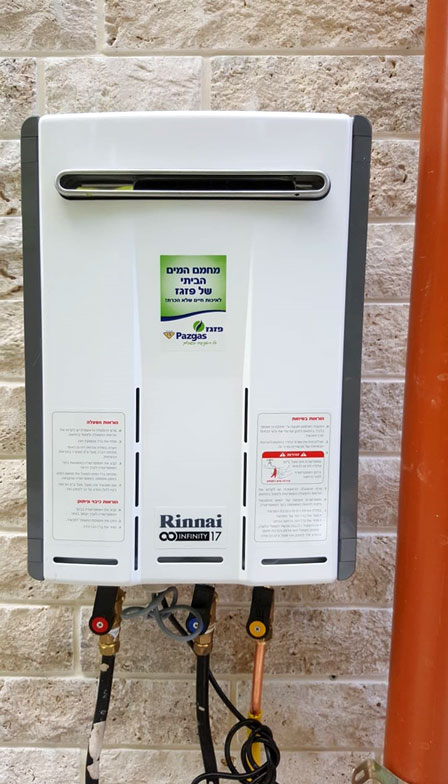

נקודת גז לחימום מים

לצורך חיבור מחמם מים. מכשיר זה הפך בשנים האחרונות למוצר חובה בבתים צמודי קרקע ובבניינים רבי קומות.
מחמם המים יספק לכם באופן מיידי מים חמים בכל אחד מברזי הבית ללא הגבלה, ובשני ברזים או יותר במקביל.
מוצר זה ייתר את השאלה הנפוצה שכולנו מכירים "האם יש מים חמים?" למכשירים המתקדמים בשוק קיים שלט חכם
לצורך קביעת הטמפרטורה של המים. חשוב לבחור במכשיר שמסונכרן עם המערכת הסולארית (דוד השמש)
על מנת לחסוך באנרגיה ובהוצאות נוספות, כך שהמכשיר נכנס לפעולה רק כאשר טמפרטורת הכניסה של המים
נמוכה מהטמפרטורה הרצויה ובכך המכשיר מחמם רק את ההפרש בין הטמפרטורות ובעבור המים שנצרכו בפועל.

נקודת גז למייבש כביסה

לצורך חיבור מייבש כביסה. לרוב המכשיר ימוקם בחדר השרות או הכביסה. מייבש כביסה בגז מהווה אלטרנטיבה
מצוינת למייבש החשמלי, בכך שהוא מייבש את הבגדים בחצי מהזמן בהשוואה למייבש חשמלי, חוסך לכם זמן וכסף.
בנוסף, המכשיר כמעט ולא מייצר חשמל סטאטי ולכן הבגדים יוצאים ללא קמטים והפגיעה בסיבי הבד תוך כדי ייבוש
קטנה, מה ששומר על הבגדים לאורך זמן.

נקודת גז לחימום חלל

לצורך חיבור תנור גז או קמין. לרוב הנקודה תמוקם בסלון או ליד פינת הישיבה. תנורי חימום החלל קיימים במגוון
גדלים בהתאם לגודל החלל, כאלו שניתן לנייד ולהזיז ולא יצריכו ארובה ייעודית, אלא פתיחת חריץ בחלון בלבד.
קמין גז לרוב יהיה סטטי במקום ייעודי שיוקצה לו ויצריך תכנון ארובה.

נקודת גז למנגל

לצורך חיבור מנגל גז. לרוב ימוקם בגינה מחוץ למתחם המגורים. קיים מגוון רחב של סוגים, גדלים ומחירים
בהתאם לצרכים של כל משתמש.

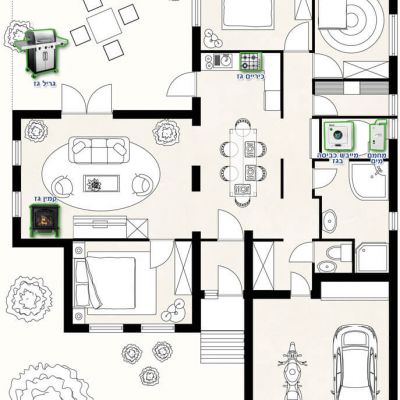

הדמיית מוצרים צורכי גז בתכנון האדריכלי

 תכנון ותזמון

לאחר שווידאתם כי מוצרי הקצה נלקחו בחשבון בתוכנית האדריכלית, עליכם לפנות לחברת הגז לצורך בניית תכנית
תשתית הגז לביתכם. נקודת הזמן המומלצת ביותר היא עם סיום השלד ועם התחלת העבודה על תשתית המים בבית.

תכנון כמות נקודות הגז הינו דבר הכרחי בעת התכנון האדריכלי של הבית. תשתית גז שלא תבוצע בזמן הנכון,
לא תוכל להתממש לאחר סיום הריצוף. תכנון תשתית הגז הוא קריטי, בחירת צנרת גז בקוטר לא מתאים תגרום לכך
שמערכת הגז לא תוכל לספק את כל הדרישות למערכות הגז ולמכשירי הקצה. בנוסף, כל תיקון או תוספת בתשתית
שתדרשו לעשות לאחר הנחת הריצוף או בעת הכניסה לבית יתכן ויפגע באסתטיות ובנראות הסופית של הבית,
כדוגמת צנרת גז חיצונית המונחת לאורך החצר והמבנה.

כמות נקודות הגז המומלצת לבית פרטי, עומדת על 5-6 נקודות. לכיריים במטבח, לחימום מים, למייבש כביסה,
לקמין / תנור חימום חלל ולגריל גז. נקודת גז נוספת שבשנים האחרונות מיושמת בלא מעט בתים היא עבור כיריים
גז הממוקמות במטבח אחורי, אם וכאשר מתוכנן הדבר בתכנית האדריכלית של הבית.

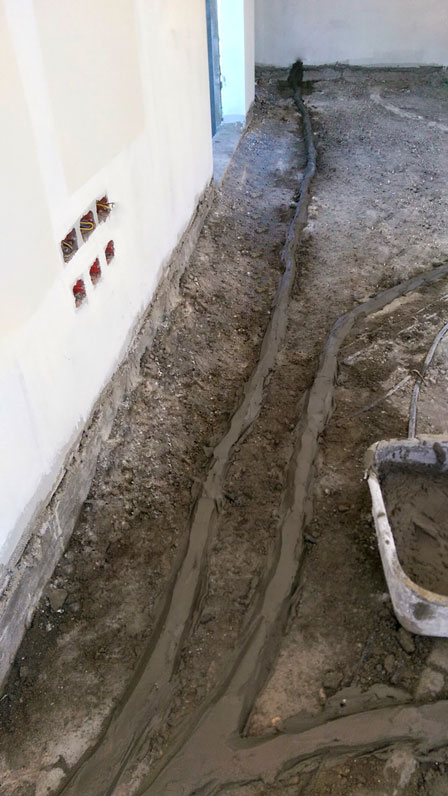

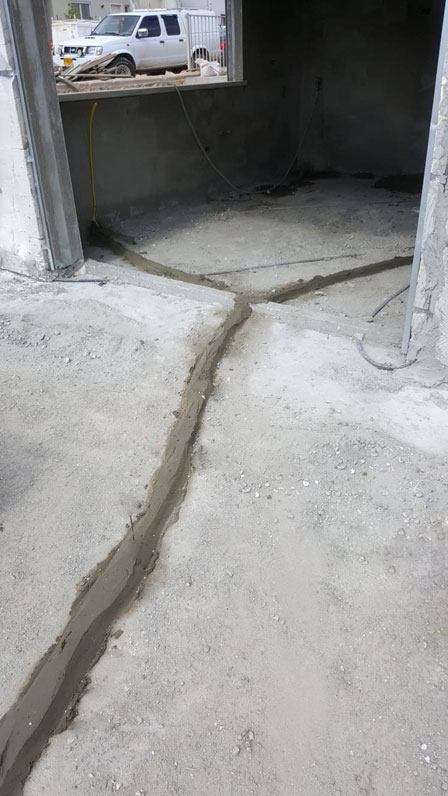

תוואי צנרת הגז צריך להיות מונח מתחת לריצוף, כאשר הצנרת מונחת בקווים ישרים (ככול הניתן). הצנרת היא רציפה,
באם נדרש חיבור, החיבור יהיה בהלחמה בלבד (אסור חיבור הברגה), כמו כן הצנרת חייבת להיות מבוטנת (בטון)
לכל אורכה.

החלטתם לשלב בביתכם מחמם מים בגז או כל מוצר אחר? חשוב שתקבלו את מלוא המידע מהחברה שתספק
לכם את המכשיר עוד בשלב התכנוני. דבר זה ימנע מכם הוצאות מיותרות בעתיד על תשתית או הכנה שאינה מתאימה
למכשיר ועל תכנון לקוי של כמות בלוני הגז וגודלם. כדאי ואף רצוי כי החברה המספקת לכם את מחמם המים תהיה
החברה שגם תכין לכם את התשתית עבורו.

 בטיחות, בטיחות ובטיחות

תכנון נכון ויישום נכון של תשתית הגז יהפוך את מערכת הגז שלכם לבטוחה. ישנה חשיבות לבצע את התכנון ואת
ההתקנה של תשתית הגז ע"י מתקיני גז של חברת גז מוכרת ובעלת מוניטין או קבלן גז בעל רישיון וניסיון, מכיוון שרק
כך תוכלו להבטיח שצנרת הגז, ברזי הגז ואביזרים אחרים יהיו בעלי תו תקן ואישור של מכון התקנים. כמו כן, הקפידו
כי מבצעים לכם את כל בדיקות הבטיחות על פי תקן – בדיקה נורמטיבית לאחר הנחת תשתית גז ובדיקת אטימות לפני
אספקת הגז לבית, כפי שיפורט בהמשך.

 מיקום מאגר הגז

מיקום בלוני הגז חייב לעמוד בתקן ישראלי מחייב (ת"י 158 הנכון לשנת 2018). תקן זה מדגיש את מרחקי הבטיחות בכדי
לשמור על בטיחות המשתמשים בציוד הגז. המרחק המינימאלי של בלוני הגז חייב להיות:
• 1.2 מטר מדלתות ופתחים בבית.
• 0.7 מטר ממכשירים היוצרים ניצוצות, כגון: מדחסים של מזגנים, מנועים, נקודות חשמל וכל דבר שעשוי לייצר ניצוץ.
• 3 מטר מפתחי ביוב או מקומות נמוכים (כניסות למקלטים, חניונים וכו').

בתכנון מיקום בלוני הגז יש לקחת בחשבון את נושא הנגישות, רצוי כי עמדת בלוני הגז תהיה זמינה למחלק על ציר
התנועה ובעלת גישה נוחה וקלה לצורך החלפתם, ללא צורך בפתיחת שער או דלת נעולה אשר יצריכו נוכחות של אחד
מבני הבית במקרה זה. בנוסף, על מנת לשמור על נראות ואסתטיות בחזית הבית רצוי למקם את עמדת בלוני הגז
במקום נסתר.

 סוג הצנרת

צנרת הגז מנחושת צריכה להיות מצופה בצינור פלסטיק קשיח. קוטר הצנרת אינו אחיד לכל הבית והוא משתנה על פי סוג
מוצרי הקצה שיחוברו כפי שיפורט בהמשך. יש לקחת בחשבון כי צנרת ארוכה תשפיע על לחץ הגז ונדרש תכנון מתאים
של קוטר הצנרת ושל הווסתים המתאימים על מנת לספק לחץ ראוי למכשירי הקצה. כמו כן, צריך להקפיד כי משתמשים
בברזים מאושרים שעומדים בתקן.

חשוב לזכור, כאשר התכנון לקוי נדרש שימוש בווסתים יקרים מאוד, הגורמים לתוספת עלויות לא מתוכננות ולעיתים גם
נדרשת הנחת תשתית גז מחודשת.

 מיקום מכשירים צורכי גז

המרחק המינימאלי של מכשירי הגז וברזי הגז חייב להיות (ת"י 158 הנכון לשנת 2018):
• 0.5 מטר מדלתות ופתחים ומשקעים חשמליים
• 0.5 מטר מירידה למרתפים
כמו כן, יש למקם ברז גז לפני כל מכשיר. נקודת הגז תמוקם מתחת לנקודת החשמל. באם נקודת הגז נמצאת מעל לנקודת
החשמל, יש לוודא כי המרחק ביניהם לפחות 0.5 מטר.

תכנון נכון של נקודות הגז במקומות הרלוונטיים ימנע מכם הוצאות מיותרות בהמשך בגין הזזת נקודות גז, הוספת ווסתים
ולעיתים גם הנחת תשתית נוספת לאחר שהמקורית אינה מתאימה או אינה עומדת בתקן.

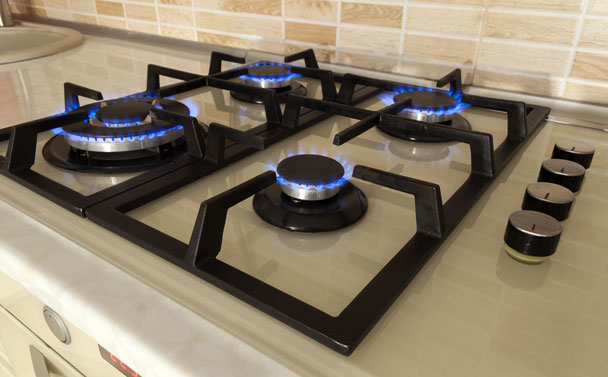

כיריים

קביעת נקודת הגז תיעשה יחד עם תכנון המטבח. יש לוודא כי ברז הגז מופיע בתוכנית המטבח, וכי קיימת נגישות לברז הגז
(בהתאם לת"י 158 הנכון לשנת 2018) שעליו יותקן צינור גמיש עם התקנת הכיריים על ידי טכנאי. יש לוודא שנקודת הגז
מרוחקת 50 ס"מ מנקודת החשמל.

קוטר צנרת הגז לכיריים ביתיות (עד 5 להבות) הינו: "3/8.

מחמם מים

מיקום מחמם המים ניתן לבחירה עפ"י סוגי המכשירים הקיימים:

מחמם מים אטמוספרי (מאולץ) – מחמם זה אינו מיועד להתקנה בתוך דירת המגורים ויש להתקינו מחוץ לבית או במרפסת.
חשוב לבחור במכשיר אמין וחזק אשר יעמוד במפגעי אקלים לאורך זמן ובעל שנות וותק בשוק הישראלי שעמידותו באקלים
המקומי נבחנה הלכה למעשה. במידה ורכשתם מכשיר שאינו עמיד לאורך זמן באקלים הישראלי (גשם, שמש, אבק),
תידרשו להתקין ארון מכסה שיגן על המכשיר.

מחמם מים טורבו (מחמם מים עם ארובה כפולה) – מחמם זה אפשר להתקין בכל מקום בתוך דירת המגורים (כולל במקלחת).
הארובה חייבת לצאת מהקיר אל חלל חיצוני פתוח. במידה ומותקן מחוץ לדירת המגורים יש להגן על המחמם מפני מפגעי
אקלים (גשם, שמש ואבק) ע"י ארון מכסה ייעודי.

מיקום המכשיר ייעשה צמוד לסעפת מים חמים ראשית, בנוסף יש להתקין נקודת חשמל בקרבת המכשיר. יש לקחת בחשבון,
תעלת תקשורת לצורך שלט למחמם אשר ימוקם בתוך הבית, גם אם בחרתם במחמם המים המאולץ שמותקן מחוצה לו.

קוטר צנרת הגז הנדרש למחמם המים הינו: "5/8 או "1/2.

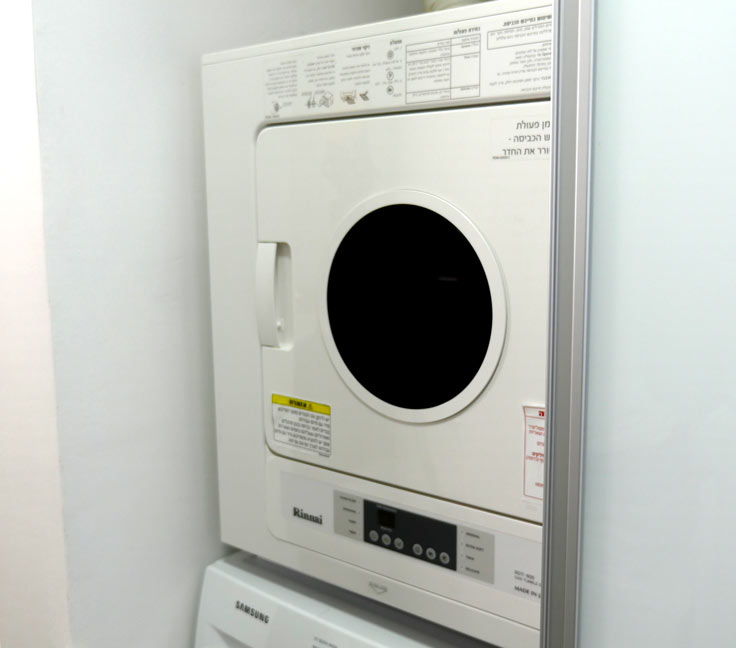

מייבש כביסה

החלל המתאים להתקנת מייבש הכביסה הינו בחדר השרות או הכביסה כל עוד קיימת אפשרות להוצאת ארובה שרשורית
החוצה (בדומה לארובה השרשורית הקיימת במייבש כביסה חשמלי). נדרש פתח אוורור בקוטר של 4 צול, זהה למייבש חשמלי.
המייבש קטן ממדים וניתן למקמו מעל מכונת הכביסה או בסמוך לה.

קוטר צנרת הגז למייבש כביסה הינו: "3/8.

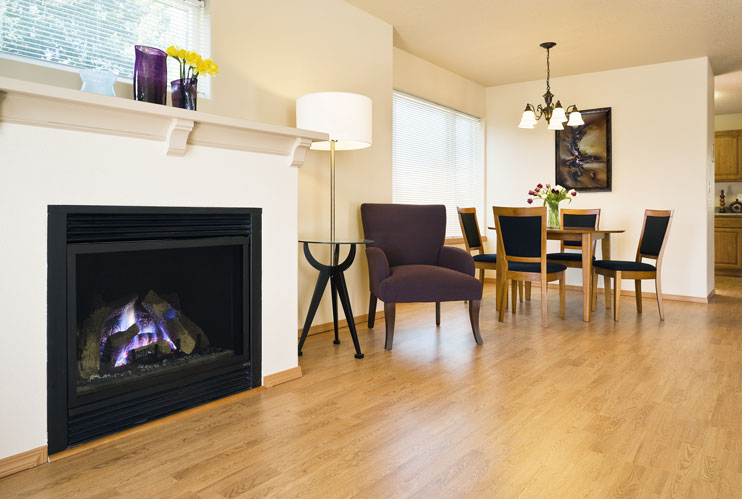

תנור חימום חלל – תנור גז/ קמין

נקודת הגז תמוקם לרוב בסלון הבית וברז הגז מחויב להיות בעל חיבור וניתוק מהיר לעומת ברז גז רגיל.
קוטר צנרת לתנור גז הינו :"3/8, לקמין – קוטר צנרת הגז הינו :"1/2.

מנגל

נקודת הגז תמוקם מחוץ למתחם המגורים וברז הגז מחויב בעל חיבור וניתוק מהיר לעומת ברז גז רגיל.
קוטר צנרת הגז לנקודת מנגל הינו: "3/8. באם המרחק מעמדת בלוני הגז גדול מ-20 מטרים, יש להשתמש
בצנרת בקוטר "1/2.



 שלבי יישום תשתית הגז ובדיקות הבטיחות

לאחר הפנייה לחברת הגז, ישלח אליכם יועץ לבחון ברמה הפרטנית את האתר. על בסיס הייעוץ יתבצע תכנון מפורט של
פריסת תשתית גז הכולל כתב כמויות ייעודי לבית. עם הנחת תשתית המים תיפרס תשתית הגז עפ"י השלבים הבאים:

בשלב הראשון ייפרס הקו הראשי מבלוני הגז אל סעפת הגז הראשית, כולל התקן לחיבור בלוני הגז. לאחר חיבור סעפת
הגז הראשית, יפרסו קווי המשנה אל מיקום ברזי הגז עפ"י התוכנית, כולל הכנות למכשירי הקצה כגון מחמם המים
ומייבש הכביסה.

בשלב הבא תתבצע אטימה של צינורות הגז לצורך הבדיקה הנורמטיבית, בדיקה זו חובה לבצע בכל הנחת תשתית גז
ויש לבצעה טרום הנחת הריצוף. הבדיקה הינה בדיקה מקיפה וכוללת בדיקות לחץ (בלחץ גבוה) ובדיקת אטימות כוללת
למערכת הגז. במידה ויתגלו כשלים בבדיקה יש לתקנם ולבצע בדיקה חוזרת. במידה ובצעתם בדיקה זו לאחר הנחת
הריצוף ונתגלתה בעיה, תאלצו להרים את הריצוף על מנת לתקן את הכשל. הבדיקה חייבת להיעשות על ידי מתקין גז
בעל רישיון אשר ביצע את עבודת הגז. דבר זה בא להבטיח את העבודה הרציפה והטובה ולהגן על ביתכם מפני דליפות גז.
בסוף הבדיקה תספק חברת הגז אסמכתא לאישור ותקינות צנרת הגז, על בסיס בדיקה זו יינתן אישור לטופס 4 לבית.

לאחר ביצוע הבדיקה הנורמטיבית – סיימתם בהצלחה את שלב תשתית הגז. עם קבלת טופס 4 חברת הגז תתקין לכם
את בלוני הגז, או מונה הגז במידה ואתם מתגוררים בשכונה המחוברת לצובר גז. באותה עת חברת הגז תחבר לכם את
ברזי הקצה ותתקין את המכשירים צורכי הגז – כיריים, מחמם המים, מייבש הכביסה ומכשירים נוספים באם נדרש.

בשלב הסופי, תיערך בדיקת תקן מקיפה נוספת של מערכת הגז כולל בדיקת אטימות, לכך שהמערכת תקינה ושאין בה
דליפות. בדיקת תקן זו חובה לקיימה אחת ל-5 שנים על מנת שתמשיכו ליהנות מאספקת גז רציפה ובטוחה. בסוף הבדיקה
יינתן אישור הזרמת גז לבית.

הקפידו על התקשרות עם חברה גדולה ומוכרת ובעלת מוניטין בתחום תכנון ובניית תשתית גז ובכך תבטיחו לעצמכם בטיחות מרבית,
עמידה בכל תנאי התקן וכתובת זמינה לכל בעיה או קריאת שרות שוטפת. תוכלו ליהנות ממגוון המוצרים צורכי הגז בביתכם,
מאספקה רציפה והכי חשוב לישון בשקט!
